[Elasticsearch] Elastic APM

Elastic APM 이란

• Elastic 플랫폼 위에 구축된 APM(Application Performance Monitoring) 시스템
• 소프트웨어 서비스를 실시간으로 모니터링할 수 있게 함
  • 응답 시간에 대한 자세한 성능 정보를 수집
  • 예: 데이터베이스 쿼리, 캐시 호출, HTTP 요청 등
• 처리되지 않은 오류 및 예외를 자동으로 수집
  • 오류는 주로 stacktrace를 기반으로 그룹화
  • 새로운 오류가 발생했을 때 쉽게 식별하고, 발생 횟수도 파악할 수 있음
• 호스트 수준의 기본 메트릭과 에이전트 별 메트릭 모니터링도 지원

Elastic APM 의 구성요소

• Elastic APM 은 네 가지 요소로 구성
  • APM agents
  • Elastic APM integration
  • Elasticsearch
  • Kibana
• 일반적으로 이 네 가지 구성 요소로 구성된 아키텍처에는 두 가지 방법 존재

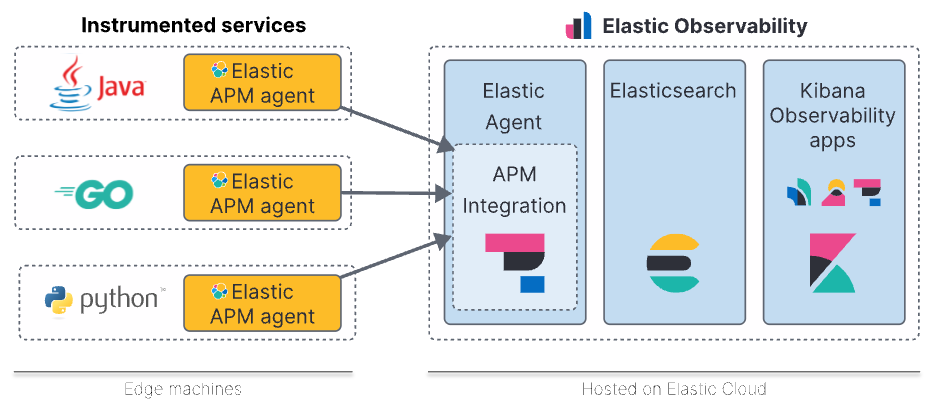

Elastic APM 아키텍처

출처: Elasticsearch

• 서비스단에서 APM 에이전트 실행
• 데이터를 중앙 APM 통합 시스템으로 전송
• 서비스는 기술에 맞는 APM 에이전트로 계측
• Go, Java, Python 등 언어 및 프레임워크에 맞춰 사용
• Elastic Stack 은 Elastic Cloud 또는 self-managed 방식 둘 다 가능

출처: Elasticsearch

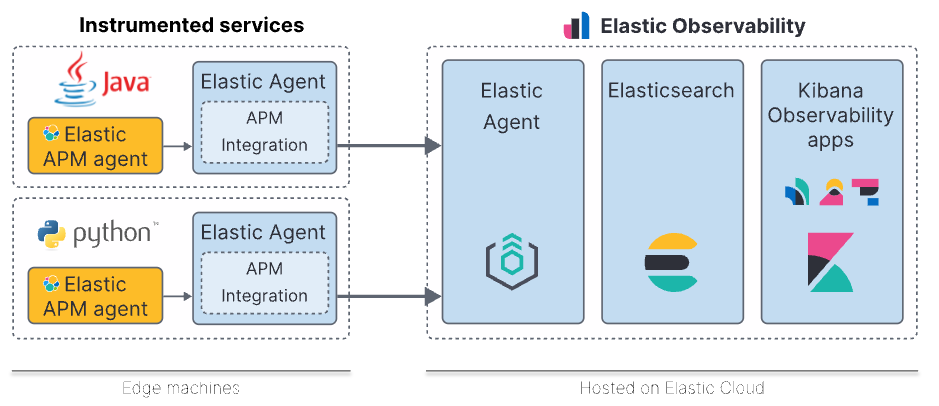

• 서비스가 있는 서버에서 APM 에이전트 + APM 통합 실행
• APM 확장(Scale-out)이 필요할 때 사용
• 중앙 Elastic Agent를 통해 등록 및 관리

Data model

• Elastic APM 에이전트는 다양한 유형의 이벤트를 수집
• 이벤트는 아래와 같은 유형
  • Span: 실행된 특정 코드 경로에 대한 정보를 포함
  • Transactions: 서비스나 애플리케이션을 계측하는 Elastic APM 에이전트가 수집한 이벤트를 설명
  • Errors: 예외(exception)나 로그 메시지가 일치하는 오류들을 그룹화
  • Metrics: 기본적인 호스트 수준 및 에이전트 관련 메트릭을 제공

분산 추적 (Distributed Tracing)

• trace는 공통 루트를 가진 트랜잭션과 스팬의 집합
• 분산추적 (distributed tracing)은 MSA 전반의 성능을 하나의 뷰에서 분석할 수 있도록 도와줌

분산 추적을 어떻게 가능하게 하는 지?

• Elastic APM은 모든 요청을 추적할 수 있음
  • 초기 fronted 요청부터 시작하여
  • backend와 쿼리까지 추적
• 헤더에 트레이스 컨텍스트 추가

traceparent: xxx----            // header

9kdfkqg9qjqkjfb09q4jklrkjqer=   // trace id
ythjk3k4kbnkf                   // parent span id

• trace id가 요청 간에 전파
• 동일한 트레이스 ID를 가진 요청은 개별 서비스에서 하나의 트레이스 개요로 연결

실사용자 모니터링(Real User Monitoring, RUM)

• 웹 브라우저와 같은 클라이언트에서 사용자의 상호작용을 캡처
  • 대표적으로 JavaScript 에이전트
  • APM 통합에서 RUM 엔드포인트를 활성화
• 애플리케이션에 대한 유용한 인사이트를 제공
  • 클라이언트 측 애플리케이션 내의 성능 문제
  • 서버 측 애플리케이션의 지연 시간
  • 가장 많이 사용되는 브라우저, 디바이스 및 플랫폼 식별 등등

Head-based sampling vs Tail-based sampling

출처: Elasticsearch

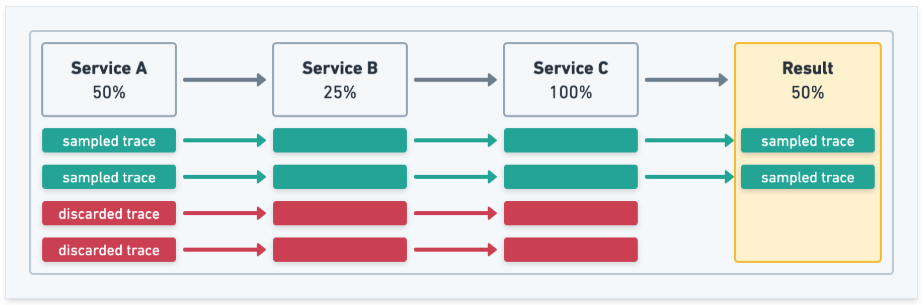

• Head-based sampling
  • 기본적은 Elastic APM 샘플링 방식
  • 트레이스가 시작될 때 무작위 샘플링 결정을 내리고, 이후의 각 서비스는 초기 결정을 그대로 유지
  • 고정 비율 방식은 트래픽이 적은 애플리케이션에서 효율적
  • ex. 전체 트랜잭션의 50%를 기록

출처: Elasticsearch

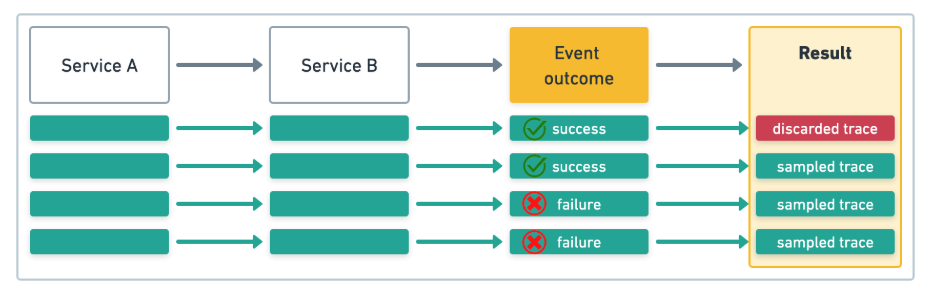

• Tail-based sampling

  • APM 통합 설정에서 테일 기반 샘플링(tail-based sampling)을 활성화하여 사용
  • 샘플링 결정은 트레이스가 완료된 후 규칙이나 정책에 따라 이루어짐
  • 대규모 트래픽 애플리케이션에서 더 세밀한 샘플링 제어를 제공
  • ex.성공한 요청의 50%를 기록하고, 실패한 요청은 100% 기록

샘플링 비율

• 가장 좋은 샘플링 비율은? 정답은 X
• 샘플링은 데이터 특성, 애플리케이션 처리량, 데이터 보관 정책 등 여러 요인에 따라 상이함
• 다만, 에이전트를 전체 트랜잭션의 0.1(10%) 정도 기록하도록 설정하는 것이 보통 시작점
